在油气提取，海底操作和工业热交换系统的苛刻景观中， 根据精确规格的这些管状溶液旨在承受极端压力，腐蚀性环境和严格的用法，需要细致的材料，尺寸和性能标准。本文研究了定义高性能焊接管道的关键规格，授权工程师，操作员和买家为其应用做出明智的决定。 焊接盘绕管铰链的可靠性。
焊接的盘绕管 归其弹性归功于构成它的先进材料。像MTSCO这样的制造商利用了一系列高质量合金，每种合金都针对特定的环境挑战量身定制：
●304/L（UNS S30400/S30403）
这种奥氏体不锈钢具有铬 - 尼克尔成分（304的18.0–20.0％Cr，8.0–11.0％Ni； 304L的8.0–12.0％Ni），具有极好的抗氧化和轻度腐蚀性。 “ l ”变体（低碳，≤0.03％c）在焊接过程中最小化碳化物沉淀，使其非常适合容易发生的环境。
●316/L（UNS S31600/S31603）
加上2.00–3.00％的钼，316/L的耐氯离子，酸和海水的耐药性超过304/L。它的铬含量（16.0–18.0％）和镍（316的10.0–14.0％; 316L的10.0–18.0％）在化学加工和海洋应用中提高了耐用性。
●2205（UNS S32205）
具有22％铬，5％镍和3％钼的铁素体 - 屠杀双链钢，2205结合了高抗拉力强度（≥620MPa），并在富含氯化物环境中耐应力腐蚀破裂（SCC）。
● 2507（UNS S32750）
这款超级双工钢拥有25％铬，7％镍和4％的钼，使其适用于诸如海上油田和脱盐植物之类的极端条件。它的凹痕等效数（PREN）超过40，远远优于标准不锈钢。
● 合金625（UNS N06625）
由镍 - 铬 - 多胞菌（≥58％Ni，20.0–23.0％CR，8.0–10.0％MO）组成，该合金在高温（高达650°C）和高压设置中繁荣起来，例如亚底管道和化学反应器。
● 合金825（UNS N08825）
以镍 - 铁铬为基础（40-45％Ni，19.5-23.5％CR，22-26％Fe），并添加铜和钼，Alloy 825在抵抗硫酸，海水和氯化物诱导的腐蚀方面表现出色。
材料等级 | 关键元素 | 主要应用 | 独特的优势 |
304/l | CR-NI（18-20％CR） | 一般腐蚀性，热交换器 | 具有成本效益，易于焊接 |
316/l | CR-NI-MO（2-3％MO） | 海洋，化学和制药行业 | 增强对氯化物和酸的抗性 |
2205 | CR-NI-MO（22％CR） | 离岸平台，油气管道 | 高强度和SCC抗性 |
2507 | 超级双工（25％CR） | 极端海底，淡化和酸性环境 | 超高的pren，优质的抗性性 |
合金625 | NI-CR-MO（≥58％Ni） | 高温和高压系统 | 出色的蠕变和抗疲劳性 |
合金825 | ni-fe-cr-cu-mo | 硫酸加工，盐水应用 | 在卤化物溶液中对应力腐蚀的抗性 |
焊接管道 的物理尺寸 直接影响其流量，压力等级和安装可行性。制造商提供多功能范围以适应各种行业需求：
●焊接304/L和316/L：
○ 外径（OD）：0.125 “至0.750 ”（3.18毫米至19.05毫米）
○壁厚：0.020 “至0.049 ”（0.51毫米至1.24毫米）
●无缝316/L：
○OD：0.063 “至0.750 ”（1.60毫米至19.05毫米）
○壁厚：0.010 “至0.109 ”（0.25毫米至2.77毫米）
●无缝316/L：
○8mm x 1.5mm（OD X壁厚）
○10mm x 1mm，10mm x 1.5mm
○12mm x 1mm，12mm x 1.5mm

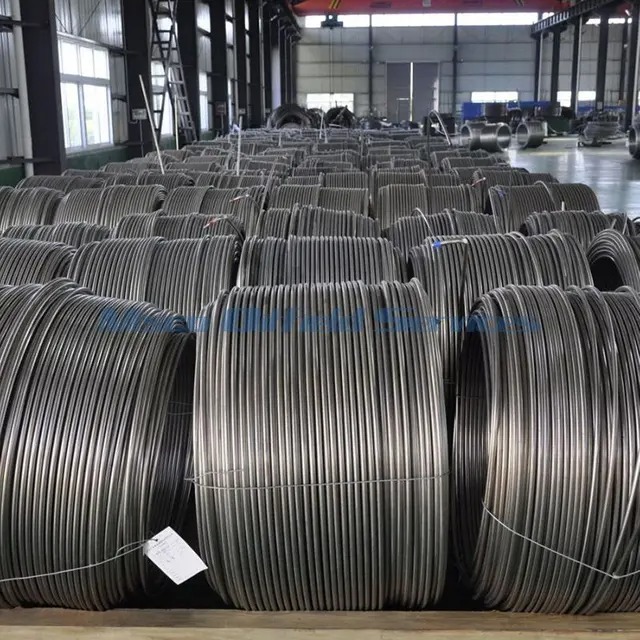

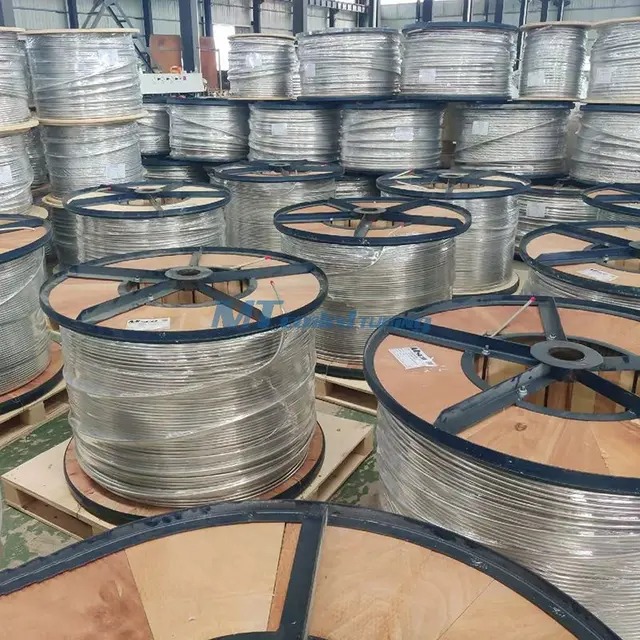

●单线线圈可以延伸高达33,000英尺（10,000 m），从而消除了对许多配件的需求。这将安装时间降低了40％，并最大程度地减少了泄漏点，这是海底和井下操作的关键优势。
●定制剪切期权从50英尺（15 m）到长时间的线圈，可灵活地适合紧凑型系统或大型项目。
高性能焊接的盘绕管必须符合严格的性能标准，以确保在恶劣环境中的可靠性：
●高压公差：
○双链钢中的焊接管（例如，2507）可以承受超过10,000 psi的压力，使其适用于深水油井和CNG（压缩天然气）站。
○通过ASTM A269/A213认证的CNG XP™管，用于高流量，无泄漏的压缩天然气（高达3,600 PSI）的高速传输，这是一种加油基础设施的关键规范。
●抗温度：
○625和825之类的镍合金从-200°C到 +650°C保持完整性，非常适合低温应用和高温热交换器。
○像316/L这样的不锈钢可靠性高达425°C，而双工钢在中等温度的高压场景中表现出色。
●腐蚀测试：材料进行盐喷雾，蚀刻和缝隙腐蚀测试（例如，ASTM G48）以验证性能。双链钢及其双重微观结构的固定性比316/L高四倍。
○NACE MR0175合规性可确保适合含H2S的油气井，这是酸气操作的重要规范。
●疲劳寿命：焊接的盘绕管进行循环载荷测试，以模拟在井干预过程中重复弯曲的应力。在典型的操作应力下，诸如2205之类的高级等级提供超过100,000个周期的疲劳寿命。
●焊接质量：自动轨道焊接和焊接后热处理（PWHT）最小化缺陷。非破坏性测试（NDT）方法（包括超声（UT），X射线照相（RT）和磁性粒子（MT）检查）确保焊接符合ISO 15614-1标准。
●泄漏测试：氦质谱泄漏测试（ASTM E1498）验证关节可以承受低至1 x10⁻⁹标准立方厘米每秒（SCC/s）的泄漏率，对于海底和高压气体应用至关重要。
不同的行业对 焊接的管道构成了独特的需求，驾驶专业规格：
●井下应用：在深井中抗合金625和2507抗H2S，CO2和盐水腐蚀的材料。管道必须符合拉伸强度的API 5CT标准（例如，高级级别≥100ksi）和抗抗抗性。
○液压压裂中使用的盘绕管需要高爆发压力等级（高达15,000 psi）和抗疲劳性，以重复抽水周期。
●海底环境：DNV认证可确保管道耐受海水腐蚀和极端静水压力（例如，5,000 m深度= 50 MPa）。用聚合物外层封装管道可为海洋生长和影响提供保护。
●薄壁设计：壁厚低至0.020 “（0.51毫米）的管道可使传热表面积最大化，而最小化材料成本。316/L是炼油厂和石化化学交换器的化学兼容性的316/L。
●清洁标准：药物和食品级热交换器需要电抛光表面（RA≤0.8μm）和可追溯性，以确保与ASTM A270标准保持一致。
●CNG XP™管道规格：长线圈（长达1英里）减少配件，最大程度地减少高压气管中的泄漏点。 ASTM A269认证保证了材料一致性和压力抵抗力。
○自定义壁厚（0.020 “ - 0.049 ”）平衡流量与重量，这是移动CNG卡车加油系统的关键考虑。
认证验证 焊接的盘管管 符合全球性能和安全基准：
●ISO 9001：确保制造业中的质量管理一致。
●ABS（美国运输局）：验证用于海洋和海上申请的管道。
●DNV（det norske veritas）：专门遵循海底和近海安全标准。
●CCS（中国分类学会）：认证中国海事和工业市场的产品。
●BV（局局）：为能源和基础设施项目提供第三方检查。
●材料可追溯性：每个线圈都从原材料到成品，并带有分析证书（COA），详细介绍了化学成分和机械性能。
●机械测试：拉伸测试（ASTM A370）确认屈服强度（例如316/L≥205MPa）和伸长率（≥40％）。扁平和耀斑的测试可确保不破裂的形成性。
焊接管道的设计影响其安装和长期性能：
●降低配件：与细分管相比，10,000 m的线圈消除了数千个潜在的泄漏点，从而将维护成本降低了30％。
●布局的灵活性：盘绕管可以导航紧弯曲（最小弯曲半径≥8xOD为316/L），而无需其他配件，非常适合复杂的脐带脐带或紧凑的热交换器设计。
●封装管道：HDPE或聚氨酯的外层预防恶劣环境中的磨损和腐蚀，通常要求海上立管的规范。
●墙壁厚度定制：工程师可以为高压应用指定较厚的墙壁或用于重量敏感项目的较薄墙壁（例如，航空航天热交换器）。
选择高性能焊接的盘绕管需要将规格与应用需求保持一致：
●环境：腐蚀性培养基（例如，海水，酸）决定了合金选择（双链或镍合金在不锈钢上）。
○对625或2507等合金的温度和压力极端选择。
●法规合规性：离岸项目可能需要DNV或ABS认证，而酸气场的油井需要NACE MR0175符合材料。
●流速与压降：较大的直径（例如0.750 “）最大化流量，但可能不符合紧凑的空间。液压计算可确保最小压力损失的最佳尺寸。
●线圈长度：长线索线性跑步（例如海底管道），而较短的部分适用于具有多个弯曲的复杂布局。
问：焊接的盘绕管匹配无缝管的压力等级吗？
答：是的，高级焊接的盘绕管符合或超过适当的焊接和NDT的无缝评级。
问：壁厚如何影响油管柔韧性？
答：较薄的壁提高了柔韧性，但会降低焊接盘绕管的压力容量。
问：镍合金的成本比不锈钢还高吗？
答：是的，镍合金焊接的盘绕管的成本增加了2-5倍，但在极端条件下持续更长的时间。
问：离岸规格与陆上规格有所不同吗？
答：离岸焊接的盘绕管需要对苛刻的海洋环境的双面钢和DNV认证。
高性能焊接的盘绕管在材料科学，尺寸精度和特定于应用特定的工程的交点上蓬勃发展。从海底管道的耐腐蚀合金到CNG系统的高压等级，每个规范都是可靠性的基础。通过优先考虑材料兼容性，维度准确性和认证合规性，行业可以利用焊接盘绕管的全部潜力，即使在最苛刻的环境中，确保安全，效率和寿命。有关自定义规范查询或认证详细信息，请与行业领先的制造商联系，以量身定制满足您项目独特要求的解决方案。
